हेक्सागन सिरेमिक लाइनर

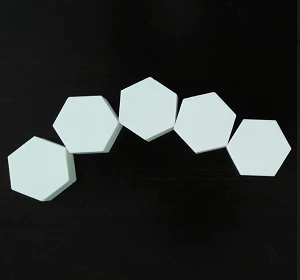

हेक्सागन सिरेमिक लाइनर एक पहिरन सुरक्षा टाइल हो जुन नियमित हेक्सागनको आकारको हुन्छ, सामान्यतया उच्च शुद्धता एल्युमिना (92-95% Al₂O₃) बाट बनेको हुन्छ। वर्ग वा आयताकार टाइलहरूको विपरीत, हेक्सागोनल टाइलहरू हनीकोम्ब ढाँचामा सँगै फिट हुन्छन् जसले प्रवाहको दिशामा कुनै सीधा रेखा अन्तर छोड्दैन। उपकरणको सतह - चुट, हपर, ट्रान्सफर पोइन्ट, पाइप, कुहिनो, चक्रवात, र खानी, कोइलाको तयारी, सिमेन्ट प्लान्ट, स्टिल मिलहरू, र बिजुली उत्पादनमा फिडरहरू माथि घर्षण गर्ने सामग्री सर्ने ठाउँमा यो आकार प्रयोग गरिन्छ।

मुख्य फाइदा निरन्तर कभरेज हो। स्क्वायर टाइलहरू, छेउमा राख्दा, छेउछाउका टाइलहरू बीच रैखिक अन्तरहरू सिर्जना गर्नुहोस्। घर्षण कणहरूले ती खाली ठाउँहरू फेला पार्छन्, मुनिको टाँसिएको टाँस्ने खण्डहरू हटाउँछन्, र अन्ततः टाइलहरू ढीला वा पप आउट गर्छन्। हेक्सागोनल टाइलहरू सबै छ वटा पक्षहरूमा कडा रूपमा इन्टरलक हुन्छन्। खाली ठाउँहरू साना छन्, निरन्तर छन्, र सामग्री प्रवाहको दिशासँग पङ्क्तिबद्ध छैनन्। यो साधारण आकार भिन्नताले लाइनरको जीवनलाई महत्त्वपूर्ण रूपमा विस्तार गर्दछ।

यसले के समस्या समाधान गर्छ? टाइल जोडहरूमा असमान पहिरन, खाली क्षरणबाट समय अगावै ढिलो हुनु, र घुमाउरो सतहहरू अस्तर गर्न कठिनाई। हेक्सागन सिरेमिक लाइनरले सीधा रेखा क्षरण पथहरू हटाउँछ, घुमाउरो उपकरणहरू (पाइपहरू, कोनहरू, कुहिनोहरू) ठूला वर्ग टाइलहरू भन्दा राम्रोसँग अनुकूल बनाउँछ, र द्रुत स्थापनाको लागि लचिलो म्याटको रूपमा आपूर्ति गर्न सकिन्छ।

थोक क्रेताको लागि, यसको मतलब टाइल डिटेचमेन्ट, छिटो फिल्ड स्थापना, र स्क्वायर टाइलहरूले गर्न नसक्ने विशेष पहिरन समस्याहरू समाधान गर्ने उत्पादनको बारेमा कम वारेन्टी दावीहरू।

मूल विशेषताहरू

हेक्सागन सिरेमिक लाइनरले तपाइँको ग्राहकको आवेदनमा प्रदर्शन गर्छ कि गर्दैन भनेर चार कारकहरूले निर्धारण गर्दछ।

आकार र कवरेज।हेक्सागोनल टाइलहरू हनीकोम्ब ढाँचामा सँगै फिट हुन्छन् जसले सीधा रेखा जोडहरू हटाउँछ। स्क्वायर टाइलले रैखिक खाली ठाउँहरू छोड्छ जहाँ घर्षण कणहरूले खाँचो बनाउन सक्छ। हेक्सागन डिजाइनले खाली ठाउँहरूलाई सानो, विच्छेदन र सामग्री प्रवाहसँग पङ्क्तिबद्ध नगर्न बाध्य पार्छ।

प्रभाव प्रतिरोध।छ पक्षीय ज्यामितिले प्रभाव ऊर्जालाई टाइल सतहमा थप समान रूपमा वितरण गर्दछ। स्क्वायर टाइलहरूले 90 डिग्री कुनाहरूमा तनाव केन्द्रित गर्दछ, जुन भारी प्रभावमा क्र्याक हुने सम्भावना बढी हुन्छ। ठूला गाँठहरू वा उच्च ड्रप उचाइ भएका अनुप्रयोगहरूको लागि, यो भिन्नताले अस्तर कति लामो समयसम्म जीवित रहन्छ भनेर प्रत्यक्ष रूपमा असर गर्छ।

वक्र सतह अनुकूलन क्षमता।साना हेक्सागन टाइलहरू (सामान्यतया फ्ल्याटहरूमा 12-20 मिमी) लचिलो रबर, फाइबरग्लास, वा जाल ब्याकिङहरूमा पूर्व जम्मा हुन्छन्। जम्मा गरिएको म्याट पाइप, कुहिनो, कोन, र अन्य घुमाउरो उपकरणहरू फिट गर्न झुक्छ जहाँ ठूला कडा टाइलहरूले खाली ठाउँ छोड्छ वा व्यापक काट्न आवश्यक हुन्छ।

स्थापना विधि।हेक्स टाइलहरू तीन कन्फिगरेसनहरूमा आपूर्ति गरिन्छ: टाँस्ने बन्धनको लागि व्यक्तिगत टाइलहरूको रूपमा; घुमाउरो सतहहरूमा छिटो स्थापनाको लागि पूर्व-एकत्रित लचिलो म्याटहरू (रबर ब्याक वा फाइबरग्लास समर्थित) को रूपमा; वा प्रभाव अवशोषणको लागि रबरको पानामा रबर ब्याक गरिएको प्यानलहरू भल्कनाइज गरिएको रूपमा।

सामग्री, संरचना र निर्माण

सामग्री संरचना।टाइलहरू उच्च शुद्धता क्याल्साइन गरिएको एल्युमिना पाउडरबाट बनाइन्छ। मानक ग्रेडहरू 92% र 95% Al₂O₃ हुन्। उच्च शुद्धता अनुप्रयोगहरूको लागि, 97% र 99% ग्रेडहरू उपलब्ध छन्। प्रिमियम ZTA (zirconia toughened alumina) ग्रेडहरूले उच्च फ्र्याक्चर कठोरताको लागि 20-30% zirconia समावेश गर्दछ।

टाइलहरूमा Mohs कठोरता 9, बल्क घनत्व 3.63 g/cm³ (92% ग्रेड) बाट 3.73 g/cm³ (97% ग्रेड), पानी अवशोषण 0.01% भन्दा कम वा बराबर, र 24 घण्टामा 0.010% भन्दा कम वा 0.010% भन्दा कम हुन्छ।

हेक्सागन टाइल ज्यामिति।नियमित हेक्सागन आकार: सबै पक्ष बराबर लम्बाइ, आन्तरिक कोण 120 डिग्री। सामान्य आयामहरू: 12 मिमी देखि 25 मिमी सम्म फ्ल्याटहरू। आवेदनको आधारमा 6 मिमी देखि 25 मिमी मोटाई। छ पक्षीय ज्यामितिले तीन तर्फी इन्टरलकिङ - सिर्जना गर्दछ प्रत्येक टाइलले छ छिमेकीहरूलाई छुन्छ।

निर्माण प्रक्रिया।पाउडरलाई हेक्सागन आकारमा प्रेसिजन डाइज प्रयोग गरेर थिचिन्छ। ठूला भोल्युमहरूको लागि, आइसोस्टेटिक प्रेसिङले भरि एकसमान घनत्व सुनिश्चित गर्दछ। बनाइसकेपछि, माइक्रो क्र्याकहरू रोक्न टाइलहरू बिस्तारै सुकाइन्छ, त्यसपछि 1500-1550 डिग्रीमा भट्ठामा सिंटर गरिन्छ। sintering पछि, प्रत्येक टाइल आयाम शुद्धता, चिप्स, र दरार लागि निरीक्षण गरिन्छ। विशिष्ट टाइलहरू अस्वीकृत छन्।

हेक्सागन म्याटहरूको लागि, व्यक्तिगत टाइलहरू ग्रिडमा व्यवस्थित हुन्छन् र लचिलो ब्याकिङ - रबर, फाइबरग्लास जाल, वा स्टिल प्लेटमा बाँडिन्छन्।

गुणस्तर नियन्त्रण।प्रत्येक ब्याचलाई Al₂O₃ सामग्री (XRF), बल्क घनत्व, पानी अवशोषण, र कठोरताको लागि परीक्षण गरिन्छ। लचिलो म्याटहरूको लागि, टाइल र ब्याकिङ बीचको छालाको बल प्रमाणित हुन्छ। टाईलहरू जुन काटिएका छन्, फुटेका छन् वा सहनशीलता बाहिर छन् - सामान्यतया उत्पादनको २–३%।

के Tecera अलग सेट गर्दछ।धेरै आपूर्तिकर्ताहरूले हेक्सागन टाइलहरू मानक आकार र ब्याकिङहरूमा मात्र प्रस्ताव गर्छन्। Tecera ले हेक्सागन टाइलहरू चार एल्युमिना ग्रेड (92, 95, 97, ZTA), तीन ब्याकिङ विकल्पहरू (एडहेसिभ मात्र, रबर ब्याक गरिएको लचिलो म्याट, प्यानलमा स्टिल ब्याक्ड बोल्ट), र २० भन्दा बढी हेक्सागन साइज कन्फिगरेसनहरूमा आपूर्ति गर्दछ। अनुकूलन हेक्सागन आकारहरू र चटाई आयामहरू अनुरोधमा उपलब्ध छन्।

प्राविधिक विनिर्देशहरू

उत्पादन लाभहरू

1. कुनै सीधा रेखा अन्तरको अर्थ कुनै क्षरण च्यानलहरू छैनन्।वर्गाकार टाइलहरूले रैखिक जोडहरू सामग्रीको प्रवाहसँग समानान्तर चलिरहेको छोड्छन्। घर्षण कणहरूले यी खाली ठाउँहरू फेला पार्छन्, टाँस्ने पदार्थलाई नष्ट गर्छन्, र समयसँगै फराकिलो हुने खाँचोहरू सिर्जना गर्छन्। एक पटक टाँसिएको छ, टाइलहरू ढिलो हुन्छ र बाहिर खस्छ। हेक्सागन टाइलहरू सबै छ वटा पक्षहरूमा इन्टरलक। खाली ठाउँहरू साना छन्, विच्छेदन छन्, र प्रवाह दिशासँग पङ्क्तिबद्ध छैनन्। तीव्र कोइला र म्याग्नेटाइट स्लरी ह्यान्डल गर्ने कोइला प्रिप प्लान्टको लागि, यसले सिम क्षरणलाई हटाउँछ जुन पहिले प्रत्येक 12-14 महिनामा टाइल विफलताको कारण थियो। हेक्सागन लाइनिङ वर्षौंसम्म चल्छ।

2. प्रभाव वितरणले पनि कुना क्र्याकिंग रोक्छ।स्क्वायर टाइलहरूमा ९० डिग्री कुनाहरू छन्। जब एउटा चट्टान कुनाको नजिक हिर्क्छ, तनाव कुनाको बिन्दुमा केन्द्रित हुन्छ, र टाइल दरार हुन्छ। हेक्सागन टाइलहरूमा 120 डिग्री कुनाहरू छन्। प्रभाव बलहरू छवटा पक्षहरूमा अधिक समान रूपमा वितरण गर्छन्। क्रसर डिस्चार्ज चुटमा जहाँ चट्टानहरू उचाइबाट खस्छन्, वर्गाकार टाइलहरू हप्ता भित्रै फुट्छ। एउटै एल्युमिना ग्रेड -बाट बनेका हेक्सागन टाइलहरू - वर्षौंसम्म टिक्छन्। प्रति दिन १०,००० टन प्रशोधन गर्ने खानीका लागि, चार घन्टा आपतकालीन बन्दबाट जोगिनाले हराएको उत्पादनमा हजारौं बचत हुन्छ।

3. घुमाउरो सतहहरूको लागि लचिलो म्याटहरू।पाइप, कुहिनो, चक्रवात, र कोन खण्डहरूमा घुमाउरो सतहहरू छन्। ठूला कडा स्क्वायर टाइलहरूले कर्भहरूमा स्थापना गर्दा वेज आकारको खाली ठाउँ छोड्छ। हेक्सागन टाइलहरू साना हुन्छन् - सामान्यतया 12-20 मिमी फ्ल्याटहरूमा। लचिलो रबर वा जाल ब्याकिङमा पूर्व भेला हुँदा, चटाई घुमाउरो पछ्याउन झुक्छ। कुनै खाली छैन। खुला इस्पात छैन। 300 mm फ्लाई एश कुहिनो भएको पावर प्लान्टको लागि, हेक्सागन म्याटले घुमाउरो खण्डलाई पूर्ण रूपमा रेखा बनाउँछ। इस्पात कोहनी 6 महिना सम्म चल्यो; हेक्स म्याट 5 वर्ष भन्दा बढि चलेको छ।

4. कम porosity तरल क्षति रोक्छ।०.०१% भन्दा कम पानी अवशोषणको मतलब कुनै प्रक्रिया तरल टाइलमा प्रवेश गर्दैन। कोइला प्रिप प्लान्टमा जहाँ स्लरी अम्लीय हुन्छ, छिद्रयुक्त टाइलले त्यो एसिड सोस्छ र भित्रबाट कमजोर हुन्छ। चिसो मौसममा, अवशोषित आर्द्रता फ्रिज हुनेछ र टाइल क्र्याक हुनेछ। बाक्लो हेक्सागन टाइलले दुवै विफलता मोडहरू हटाउँछ। वेस्ट भर्जिनियाको एक प्रिप प्लान्टले बाहिरी कम्पन फिडरमा हेक्स म्याट स्थापना गर्यो। चार जाडो, कुनै फ्रिज क्षति छैन।

5. तीन स्थापना विकल्प।समतल सतहहरूमा टाँस्ने बन्धनको लागि व्यक्तिगत हेक्स टाइलहरू। प्रभाव अवशोषण र आवाज घटाउनको लागि रबर समर्थित म्याटहरू। उच्च तापक्रम अनुप्रयोगहरू (तातो प्रतिरोधी इपोक्सीको साथ 230 डिग्री सम्म) र द्रुत फिल्ड प्रतिस्थापनको लागि प्यानलहरूमा स्टिल समर्थित बोल्ट। तातो सिन्टर चुट (200 डिग्री) भएको स्टिल मिलको लागि, टाँसिएको टाँसको लागि पर्खनु पर्दैन सीधा - मा स्टिल ब्याक गरिएको हेक्स प्यानल बोल्ट। मिलले शिफ्ट परिवर्तनको क्रममा नयाँ अस्तर स्थापना गर्‍यो र सोही दिन उत्पादन पुनः सुरु गर्यो।

6. हल्का वजनले उपकरणको लोड घटाउँछ।एल्युमिना घनत्व 3.6–4.0 g/cm³ - स्टिलको लगभग आधा वजन हो। २० एमएमको हेक्स म्याटको तौल लगभग ७० किलो प्रति वर्ग मिटर हुन्छ। २० एमएमको स्टिल प्लेटको तौल १५७ किलो प्रति वर्ग मिटर हुन्छ। जहाज लोडर चुटको लागि जहाँ वजनले काउन्टर ब्यालेन्सलाई असर गर्छ, हल्का हेक्स म्याटले संरचनात्मक भार घटाउँछ र स्थापनालाई सरल बनाउँछ।

7. रबर समर्थन संग शोर कमी।रबर ब्याक गरिएको हेक्स म्याटले सिरेमिक र उपकरणको खोलको बीचमा भल्कनाइज्ड रबर प्रयोग गर्दछ। रबरले प्रभाव ऊर्जालाई अवशोषित गर्छ र कम्पनलाई कम गर्छ। स्टिल मिल सिन्टर प्लान्टमा जहाँ आवाजको स्तर पहिले 110 dB नाघेको थियो, रबर ब्याक गरिएको हेक्स म्याटले आवाजलाई 95 dB भन्दा कममा कम गर्यो। प्लान्ट अपरेटरको लागि, यसको मतलब सुरक्षित, थप सहज काम गर्ने वातावरण हो। थोक खरिदकर्ताको लागि, यसले वातावरणीय स्वास्थ्य र सुरक्षा विभागहरूको लागि अतिरिक्त बिक्री बिन्दु थप्छ।

आवेदन परिदृश्यहरू - वास्तविक उद्योग उदाहरणहरू

खनन - ट्रक डम्प हपर।चिलीको एउटा तामा खानीले प्रतिदिन १०,००० टन अयस्क प्रशोधन गर्छ। ट्रक डम्प हपरमा स्क्वायर सिरेमिक टाइलहरू 500 एमएमको ढुङ्गाको कारणले 6 महिना भित्र फुट्यो। Tecera ले रबर ब्याक गरिएको चटाईको साथ हेक्सागन टाइलहरू आपूर्ति गर्यो। रबर प्रभाव अवशोषित; हेक्सागन ज्यामितिले तनावलाई समान रूपमा वितरण गर्दछ। 24 महिना पछि, अस्तरले मामूली पहिरन र कुनै चर्किएको टाइलहरू देखायो।

कोइला तयारी - कम्पन फिडर।वेस्ट भर्जिनियाको एक प्रिप प्लान्टले कम्पन फिडरमा स्क्वायर ट्रापेजोइड टाइलहरू प्रयोग गर्‍यो। कम्पनले सिमहरूमा टाईलहरू ढिलो गर्यो। हेक्सागन म्याटहरू, लचिलो रबर ब्याकिङमा पूर्व भेला भएका, स्थापना गरिएका थिए। छ-पक्षीय इन्टरलकले प्रत्येक टाइललाई ठाउँमा राख्यो। चार हिउँदहरू कुनै विफलता बिना - कम्पन र फ्रिज पिघलने चक्र दुवै बाँचिरहेका छन्।

सिमेन्ट प्लान्ट - क्लिंकर चुट (उच्च तापक्रम)।ब्राजिलको एउटा सिमेन्ट प्लान्टले 200 डिग्रीमा क्लिंकर ह्यान्डल गर्छ। स्टिल लाइनरहरू 8 महिना टिक्यो। टाँस्ने बन्डेड हेक्सागन टाइलहरू उच्च तापक्रम इपोक्सी (२३० डिग्रीमा मूल्याङ्कन गरिएको) प्रयोग गरी स्थापना गरियो। 28 महिनाको निरन्तर सञ्चालन पछि, अस्तर अक्षुण्ण रह्यो, हेक्सागन ग्यापहरू अझै कडासँग। कुनै टाइल ढिलो छैन, कुनै इरोसन च्यानलहरू छैनन्।

पावर उत्पादन - फ्लाई ऐश एल्बो (बक्र पाइप)।ओहायोको एउटा पावर प्लान्टमा ३०० एमएमको फ्लाई एश एल्बो थियो। ठूला कडा स्क्वायर टाइलहरू घुमाउरो सतहमा बायाँ वेज आकारको खाली ठाउँहरू। लचिलो रबर ब्याकिङमा हेक्सागन चटाई स्थापना गरिएको थियो - घुमाउरो पछ्याउनको लागि चटाई। स्टिल एल्बो ६ महिना टिकेको थियो । हेक्स म्याट 5 वर्ष भन्दा बढि सेवामा मापन योग्य पहिरन बिना छ।

स्टिल मिल - सिन्टर प्लान्ट चुट (उच्च तापक्रम, प्रभाव)।चीनको एउटा स्टिल मिलले 200-250 डिग्रीमा सिन्टर ह्यान्डल गर्छ। मानक स्क्वायर टाइलहरू थर्मल झटका र प्रभावबाट फुटेका छन्। Tecera ले स्टील ब्याक गरिएको प्यानलहरूमा ZTA हेक्सागन टाइलहरू (उच्च फ्र्याक्चर टफनेस) आपूर्ति गर्‍यो, सीधा चुटमा बोल्ट गरियो। स्टिल समर्थित डिजाइनलाई कुनै टाँसेको आवश्यक पर्दैन। 18 महिना पछि, प्यानलहरूले कुनै क्र्याकिंग वा ढिलो देखाएको छैन। मिलले अब सबै उच्च तापक्रम प्रभाव क्षेत्रहरूको लागि हेक्सागन प्यानलहरूमा मानकीकृत गरेको छ।

रासायनिक बिरुवा - संक्षारक स्लरी चुट।एसिड स्लरी ह्यान्डल गर्ने रासायनिक प्लान्ट (pH 4-5)। ६ महिनामा स्टिलका चुट्किलाहरू खसेका छन् । रबर लाइनर फुल्यो। 95% एल्युमिना (कम पोरोसिटी, रासायनिक रूपमा निष्क्रिय) भएको हेक्सागन टाइलहरू चुटमा टाँसिएको थियो। 14 महिना पछि, टाइलहरूले कुनै रासायनिक आक्रमण देखाएनन्, कुनै ढिलो भएन। हेक्सागन इन्टरलकले अस्तरलाई अक्षुण्ण राख्यो।

पोर्ट टर्मिनल - जहाज लोडर चुट (वक्र, भारी प्रभाव)।अष्ट्रेलियाको एक बल्क पोर्टले जहाजहरूमा प्रति घण्टा 4,000 टन फलामको अयस्क लोड गर्यो। जहाज लोडर चुटलाई घुमाउरो, अनियमित सतहमा अस्तर चाहिन्छ। लचिलो रबर ब्याकिङमा हेक्सागन म्याटहरू वक्रता फिट गर्न अनुकूल काटिएका थिए। 3 वर्षको निरन्तर सञ्चालन पछि, अस्तर कुनै टाइल टुक्रा बिना अक्षुण्ण रह्यो।

समग्र प्रशोधन - प्राथमिक क्रसर फिड चुट।एउटा ग्रेनाइट खदानले कडा चट्टान प्रति घण्टा 300 टन प्रशोधन गर्यो। ठूला चट्टानहरूबाट फिड चुटले चरम प्रभाव अनुभव गर्यो। ZTA ग्रेड र रबर समर्थन संग हेक्सागन टाइलहरू स्थापना गरियो। 18 महिना पछि, अस्तरले न्यूनतम पहिरन देखायो। खदानले आपतकालीन चुट मर्मतलाई हटायो र डाउनटाइममा वार्षिक अनुमानित $50,000 बचत गर्यो।

आदेश र समर्थन

टेसेराले हेक्सागन सिरेमिक लाइनरहरू 92%, 95%, ZTA ग्रेडहरूमा 12 मिमी देखि 25 मिमीसम्म हेक्सागन आकारका फ्ल्याटहरूमा आपूर्ति गर्दछ। ब्याकिङ विकल्पहरू: टाँस्ने मात्र (व्यक्तिगत टाइलहरू), रबर ब्याक गरिएको लचिलो म्याटहरू (भल्कनाइज्ड रबर), प्यानलहरूमा स्टिल ब्याक गरिएको बोल्ट, र जाल ब्याक गरिएको रोलहरू।

मानक चटाई आकार: 500 × 500 मिमी। अनुकूलन चटाई आयामहरू उपलब्ध छन्। मोटाई: 6 मिमी देखि 25 मिमी सिरेमिक; 4 मिमी देखि 10 मिमी रबर समर्थन (वैकल्पिक)।

उद्धरण अनुरोध गर्न, प्रदान गर्नुहोस्: हेक्सागन साइज र मोटाई, ग्रेड (92, 95, ZTA), ब्याकिङ प्रकार (एडिसिभ, रबर ब्याक, स्टिल ब्याक), सञ्चालन अवस्था (सामग्री प्रकार, तापमान, pH), र अनुमानित वार्षिक भोल्युम। आफू अनुकूल म्याट आकारहरूका लागि, DWG, PDF, वा STEP ढाँचामा रेखाचित्र पठाउनुहोस्।

थोक मूल्य थोक खरीददारहरूको लागि उपलब्ध छ। विनाशकारी परीक्षणको लागि नि: शुल्क नमूनाहरू उपलब्ध छन्। मानक हेक्सागन टाइलहरू र म्याटहरूको लागि नेतृत्व समय 2-3 हप्ता हो; अनुकूलन चटाई आकारहरू 4-6 हप्ता चाहिन्छ। निर्यात ग्रेड प्याकेजिङ्ग संग ग्लोबल शिपिंग प्रदान गरिएको छ। उद्धरण अनुरोधहरूको लागि प्रतिक्रिया समय सामान्यतया दुई व्यापार दिन हो।
